L’ECFanGrid de Rosenberg remplace les anciens ventilateurs à entraînement par courroie dans n’importe quelle centrale de traitement d’air sans modifications structurelles majeures, sans grue et sans temps d’arrêt.
Conçu pour résoudre les véritables problèmes liés à la modernisation : gaspillage d’énergie, complexité de l’installation, risque de temps d’arrêt et charge de maintenance.
Les moteurs EC atteignent un rendement système supérieur à 70 %, réduisant ainsi la consommation d’énergie jusqu’à 50 % par rapport aux anciens ventilateurs à entraînement par courroie. Le remplacement des ventilateurs est amorti en deux à cinq ans en moyenne.
.avif){kind=icon}
Les composants compacts passent par des portes standard. Pas besoin de grue ni de modifications structurelles. Deux personnes suffisent pour manipuler toutes les pièces et les acheminer par des escaliers et des ascenseurs normaux.
L’absence d’entraînement par courroie signifie ceci : pas de poussière d’abrasion, pas de deuxième étage defiltration et un plancher entièrement accessible à l’intérieur de la centrale de traitement d’air. Les ventilateurs sont lubrifiés à vie et à entraînement direct.
Grâce à la redondance intégrée, si un ventilateur tombe en panne, les autres augmentent automatiquement leur vitesse pour compenser : pas de temps d’arrêt, pas d’interruption de service.
Un ECFanGrid remplace un seul grand ventilateur à entraînement par courroie par un ensemble de ventilateurs plus petits à commutation électronique (EC) fonctionnant en parallèle. Le débit volumique varie en fonction du nombre de ventilateurs tandis que la pression reste constante, et le système continue de fonctionner même en cas de défaillance d’un ventilateur.
Chaque projet de modernisation présentant des contraintes mécaniques et spatiales différentes, Rosenberg propose les systèmes ECfan Grid dans de multiples configurations. Chaque option est conçue pour s’intégrer aux équipements existants tout en offrant des performances, un rendement et une fiabilité constants.
Alimenté par des moteurs à commutation électronique écoénergétiques, l’ECFanGrid de Rosenberg offre une solution compacte et modulaire pour les projets de modernisation CVAC et les nouvelles centrales de traitement d’air (CTA). Par rapport aux grands ventilateurs traditionnels, le système ECFanGrid permet de réduire jusqu’à 50 % l’espace requis, tout en offrant une configuration flexible adaptée à vos besoins spécifiques, avec des configurations 1x3, 2x2, 2x3 ou 3x3. Nos systèmes à plusieurs ventilateurs assurent une distribution uniforme du débit d’air, améliorant les performances des composants en aval comme les serpentins et les filtres. De plus, l’utilisation de plusieurs ventilateurs au lieu d’un seul ventilateur produit des niveaux de bruit à fréquence plus élevée, permettant des atténuateurs plus petits et une gestion plus efficace du débit d’air.
La trousse de remplacement ECFanGrid de Rosenberg est la solution idéale pour mettre à niveau votre système de CVAC. Elle contient tout le nécessaire pour une modernisation fluide et efficace, améliorant les performances du système et les économies d’énergie. Il suffit de nous fournir le débit d’air, la pression statique et les dimensions de votre armoire, et notre équipe personnalisera la trousse idéale pour votre installation.
La trousse de remplacement ECFanGrid comprend :
L’Unobox est un système de ventilateur EC autonome doté d’une turbine à aubes inclinées vers l’arrière montée à l’intérieur d’un caisson durable et isolé. Conçu par Rosenberg pour des systèmes CVAC modulaires, l’Unobox est idéal comme unité autonome ou pour remplacer des carters obsolètes. Son cadre robuste en aluminium extrudé est complété par des panneaux en acier galvanisé isolés thermiquement et acoustiquement, garantissant des performances efficaces et un fonctionnement silencieux. Équipé des moteurs EC (ECM) de Rosenberg, à la fois économes enénergie et faciles à contrôler, l’Unobox peut être empilé dans n’importe quelle configuration, offrant ainsi des solutions flexibles pour répondre à vos besoins en matière de CVAC.
Simple, fiable et intuitif (« plug and play »).
Plusieurs programmes d’aides provinciaux pour l’installation de variateurs de fréquence (VFD), proposés par les compagnies d’électricité locales, sont disponibles pour la modernisation des systèmes CVAC commerciaux, industriels et résidentiels. Les ventilateurs EC Rosenberg répondent à ces critères d’admissibilité de différentes manières :
Notre ECFanGrid est un ensemble de plusieurs ventilateurs, conçu pour la modernisation des systèmes CVAC. Contrairement aux systèmes « FanWall » de Nortek, qui achètent leurs moteurs AC auprès d’un autre fabricant, nous fabriquons et utilisons nos propres moteurs EC. La technologie des moteurs EC (ECM) de Rosenberg est plus compacte que celle des moteurs à courant alternatif, et nos régulateurs de vitesse intégrés sont plus économes en énergie que les variateurs de fréquence utilisés avec les moteurs AC. Nos régulateurs de vitesse sont entièrement à vitesse variable, de l’arrêtà la vitesse maximale, et permettent de réaliser davantage d’économies d’énergie à mesure que la vitesse diminue. Les variateurs de fréquence (VFD) ne fonctionnent qu’à 50 % de la vitesse maximale et deviennent moins économes en énergie à mesure qu’ils réduisent la vitesse du moteur AC. Nos moteurs EC alimentent notre ECFanGrid pour en faire le système à plusieurs ventilateurs et à vitesse variable à 100 % le plus compact et économe en énergie disponible sur le marché aujourd’hui.
Notre objectif est de fournir à nos clients tous les outils nécessaires à la réussite d’un projet de rénovation de système CVAC. Avec notre trousse de remplacement Rosenberg, nous fournissons tous les éléments nécessaires permettant d’intégrer l’ECFanGrid dans le plénum de n’importe quelle centrale de traitement d’air (CTA).
Pensez à l’ECFanGrid de Rosenberg pour votre prochain projet de rénovation CVAC.
Pour en savoir plus sur les remises énergétiques et les mesures incitatives proposées par le gouvernement du Canada, sélectionnez une province :
Réalisez des économies d’énergie grâce à la trousse de remplacement économe en énergie pour ventilateurs Rosenberg
La trousse de remplacement Rosenberg comprend tous les composants nécessaires pour répondre aux besoins liés à la modernisation d’anciens ventilateurs couplés par courroies, ou d’autres types de ventilateurs inefficaces équipés de moteurs obsolètes de qualité inférieure.
Nous proposons la seule solution permettant de monter directement sur le plénum des ventilateurs à moteur EC à rotor externe à haut rendement.
Téléchargez la brochure pour plus de détails sur la trousse de remplacement Rosenberg.
Regardez la vidéo de montage.
Des résultats concrets issus de véritables travaux de modernisation : économies d’énergie, fiabilité accrue et réduction des coûts d’entretien dans les installations commerciales et industrielles.
Le projet visait à moderniser deux centrales de traitement d’air identiques, obsolètes et inefficaces, en les remplaçant par le système ECFanGrid de pointe de Rosenberg.
Les anciennes centrales étaient devenues obsolètes, ce qui entraînait des performances insuffisantes et une consommation d’énergie accrue.
Vu qu’il fallait les remplacer par une solution plus durable et plus économique, il a été décidé d’installer le système ECFanGrid de Rosenberg afin de moderniser le système de ventilation du bâtiment.
L’installation du système ECFanGrid de Rosenberg a apporté des avantages considérables au bâtiment administratif d’Ottawa. Grâce à la redondance des ventilateurs, qui garantit un fonctionnement ininterrompu et des économies d’énergie substantielles, ce projet de modernisation a permis d’améliorer l’efficacité énergétique et le confort intérieur.
La réussite de cette mise en œuvre témoigne de l’engagement des responsables du bâtiment en faveur de solutions durables, montrant ainsi l’exemple à d’autrespour qu’ils adoptent des pratiques plus écologiques et réduisent leurs coûts d’exploitation.
Ventilateur d’alimentation 1 : 50 000 pi³/min sous une pressionstatique de 5,25 po
Ventilateur d’alimentation 2 : 50 000 pi³/min sous une pressionstatique de 4,75 po

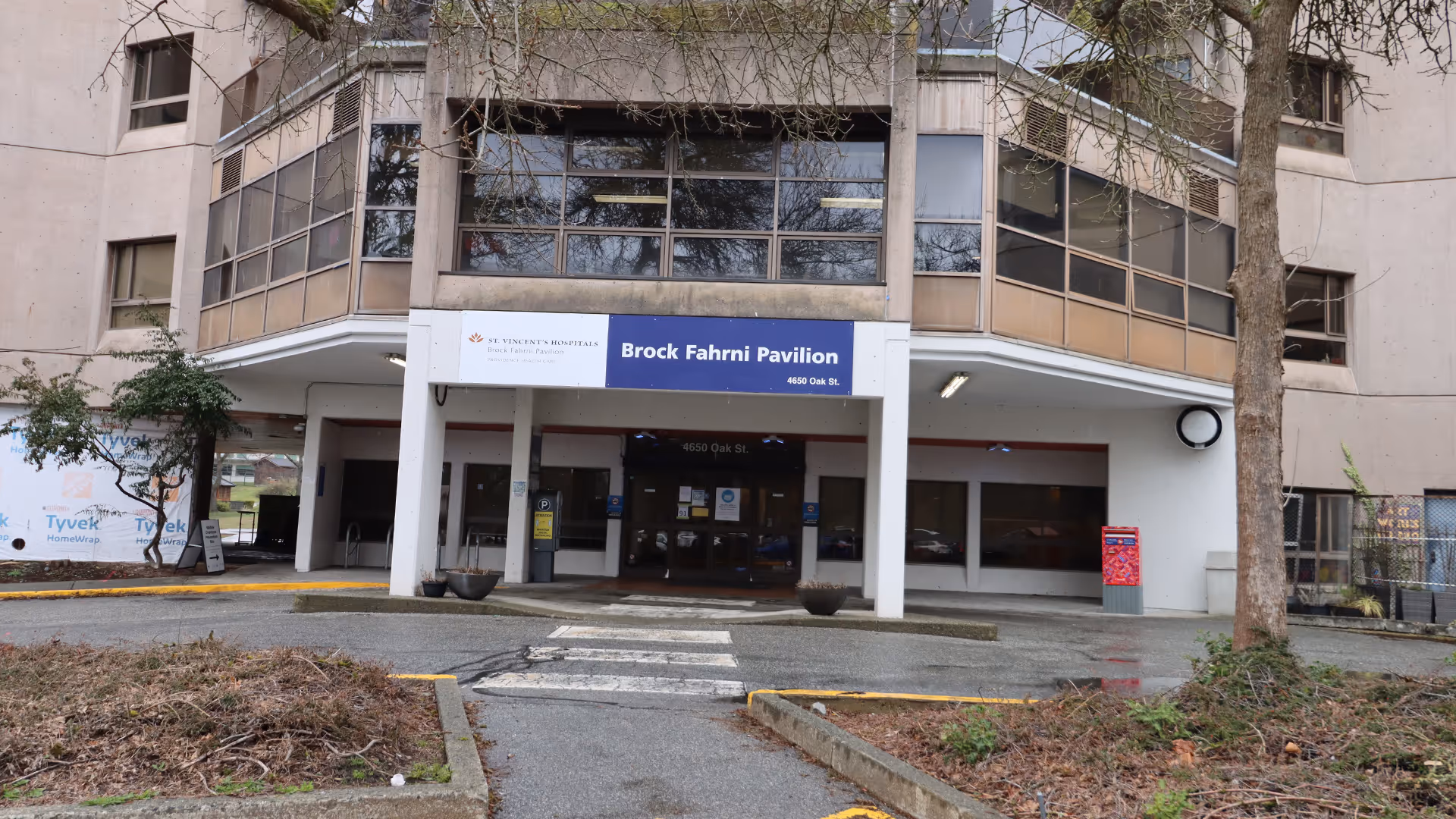

Providence Health/Brock Fahrni recherchait des solutions pour éviter la démolition d’un mur en raison d’un accès limité et pour mettre à niveau son système de ventilation obsolète. Auparavant, toute panne du ventilateur entraînait l’arrêt complet du système, provoquant une interruption du débit d’air.
L’installation du système ECFanGrid a permis d’assurer la redondance des ventilateurs, garantissant ainsi un fonctionnement ininterrompu. Parmi les autres avantages significatifs de ce projet de modernisation du bâtiment, citons les économies d’énergie, l’optimisation de l’espace et l’amélioration de la circulation de l’air.

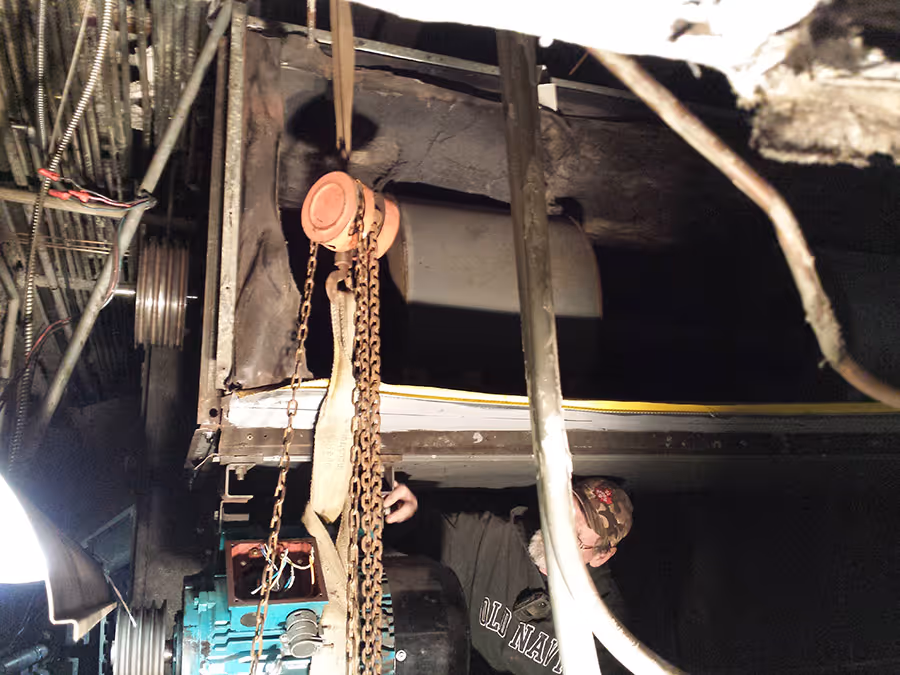

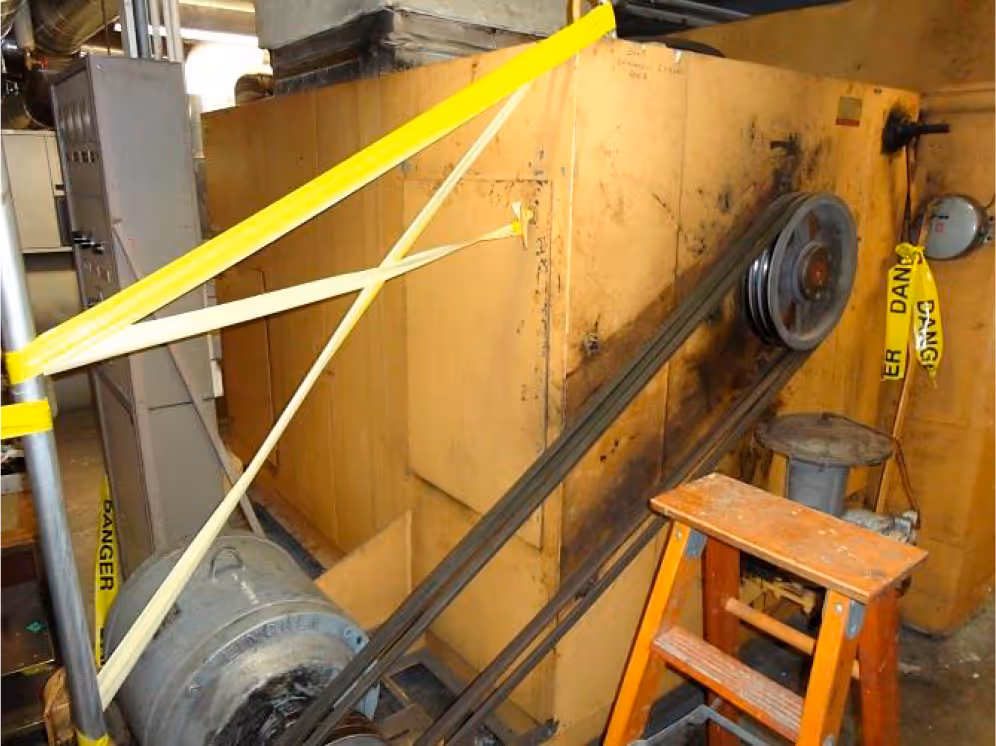

Remplacez l’ancien ventilateur entraîné par courroie, équipé d’un moteur de 125 HP et conçu pour fournir un débit de 50 000 pi³/min sous une pression statique totale de 1,5 po. Les roulements à billes du moteur avaient été remplacés à quatre reprises au cours des cinq dernières années, ce qui avait entraîné d’importants temps d’arrêt et un coût total de 40 000 $.
La solution de modernisation proposée par Rosenberg Fans Canada repose sur notre système ECFanGrid 3x3. La puissance totale de notre système n’est que de 42 HP pour produire 50 000 pi³/min sous une pression statique totale de 1,5 po. Cela représente un tiers de la puissance de 125 HP du moteur d’origine, ce qui se traduira par d’importantes économies d’énergie et de coûts d’électricité. Les ventilateurs EC ne nécessitent aucun entretien, et le système peut continuer de fonctionner lorsqu’un ventilateur doit être remplacé. Il ne devrait y avoir aucun temps d’arrêt du système. Le système de commande ECFanGrid a été intégré de manière transparente au système de gestion technique du bâtiment existant.

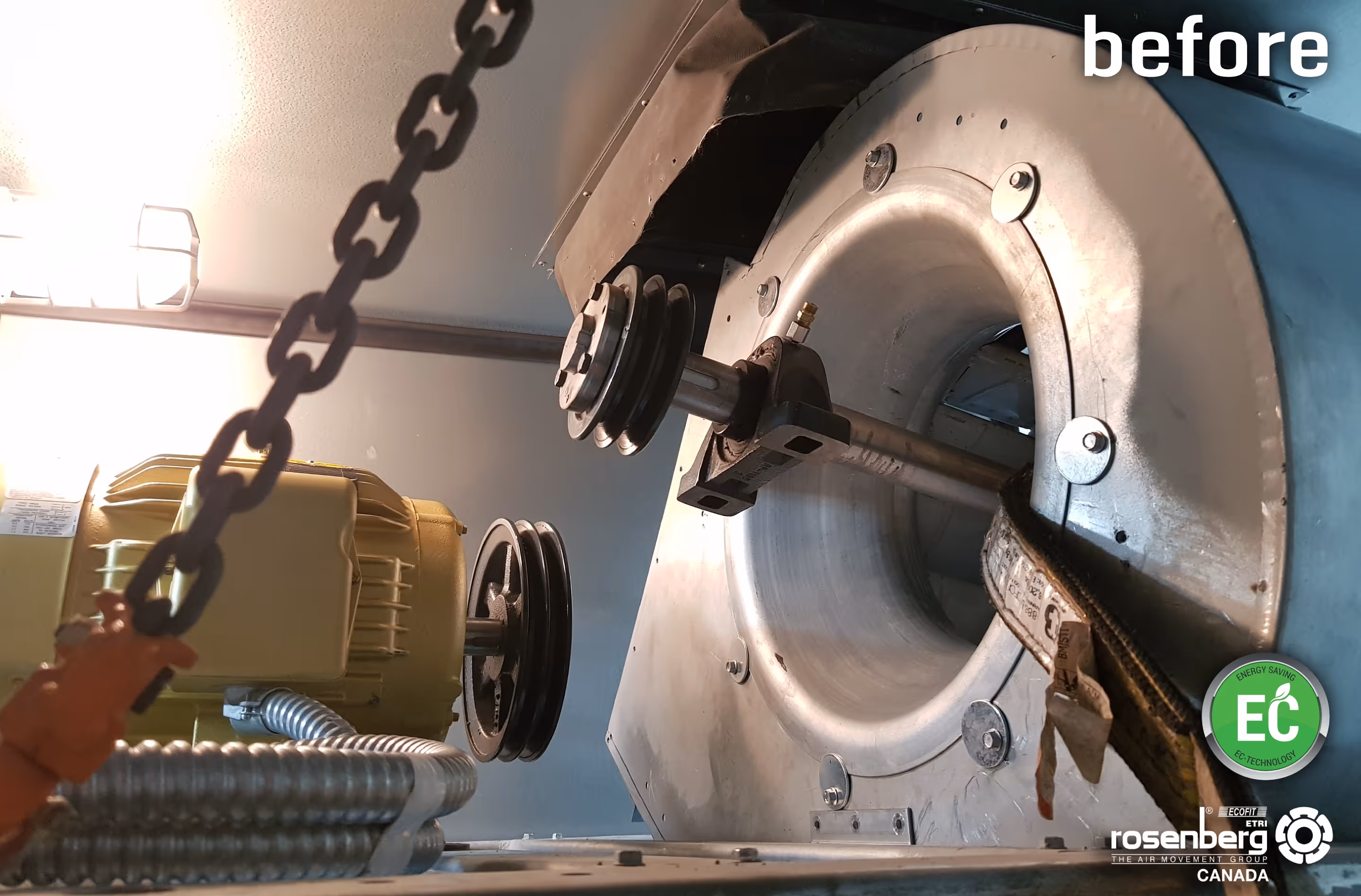

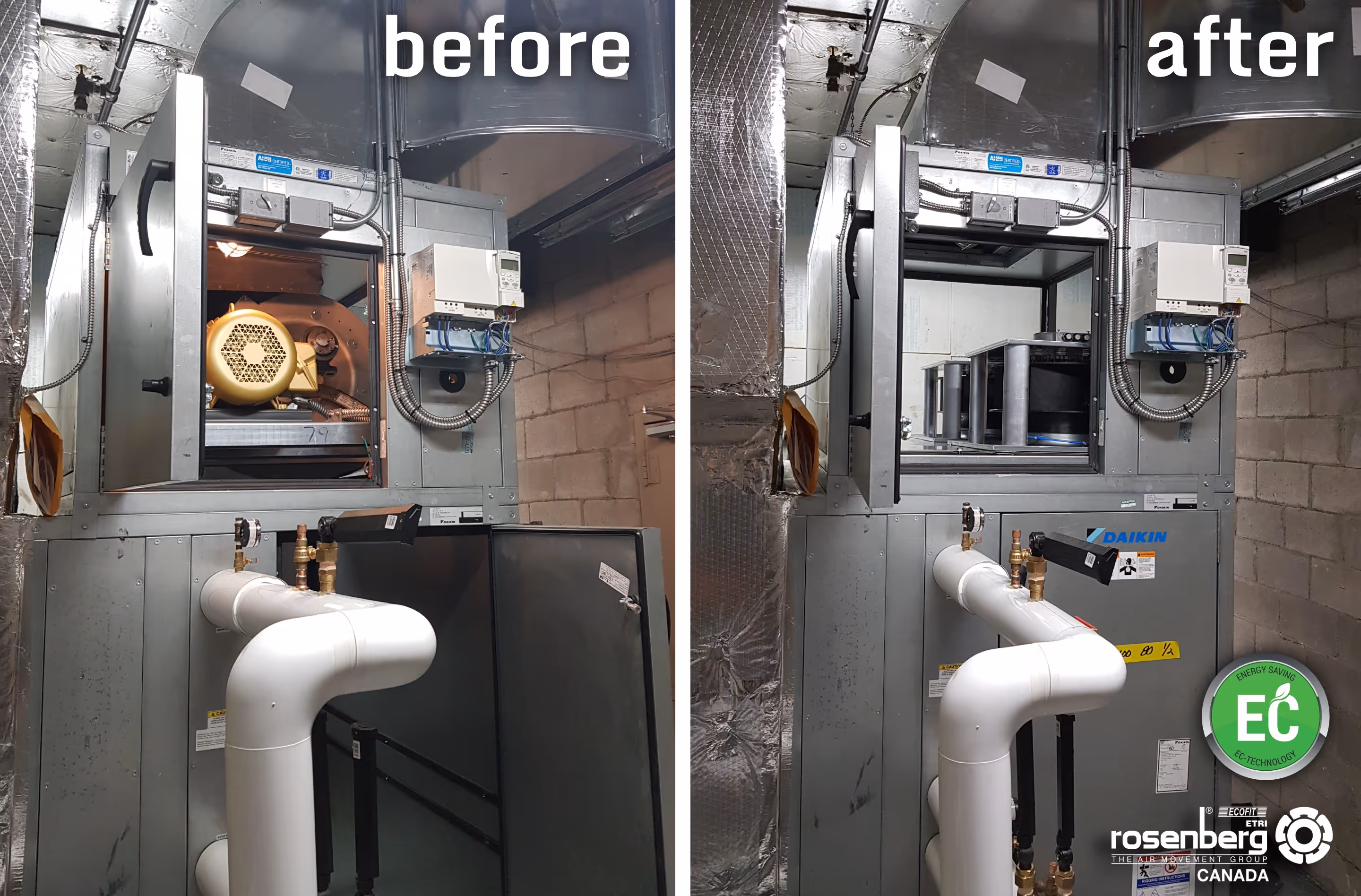

Un ancien ventilateur à entraînement par courroie de 10 HP a été remplacé par deux ventilateurs EC (ECM) silencieux et économes en énergie de la marque Rosenberg.
Un système ECFanGrid 2x1 fournit un débit de 9 375 pi³/min sous une pression statique totale de 2,2 po àune puissance absorbée totale de 7,6 HP. Nos turbines E en composite, très efficaces, ont été utilisées dans le cadre de ce projet. La vitesse est contrôlée à titre provisoire à l’aide d’un simple potentiomètre. La mise à niveau finale inclura l’automatisation et la communication avec le système de gestion du bâtiment grâce aux ports de communication analogiques et numériques intégrés à chacun des ventilateurs EC de Rosenberg.

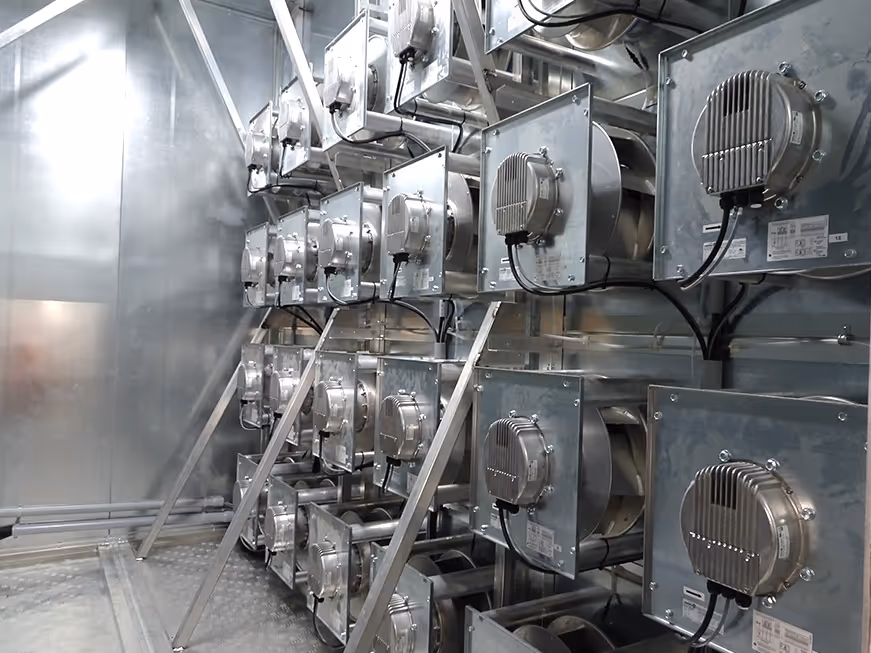

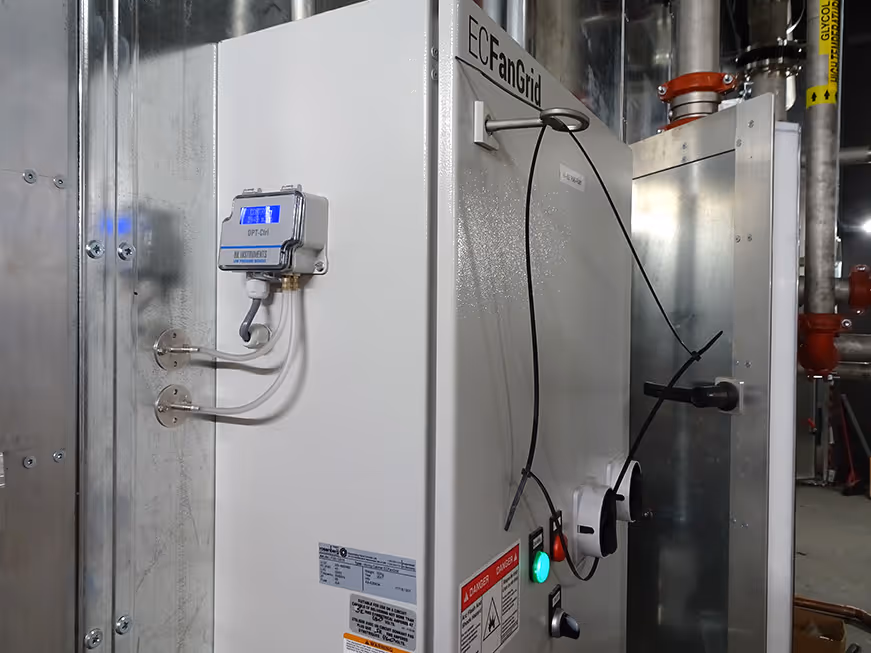

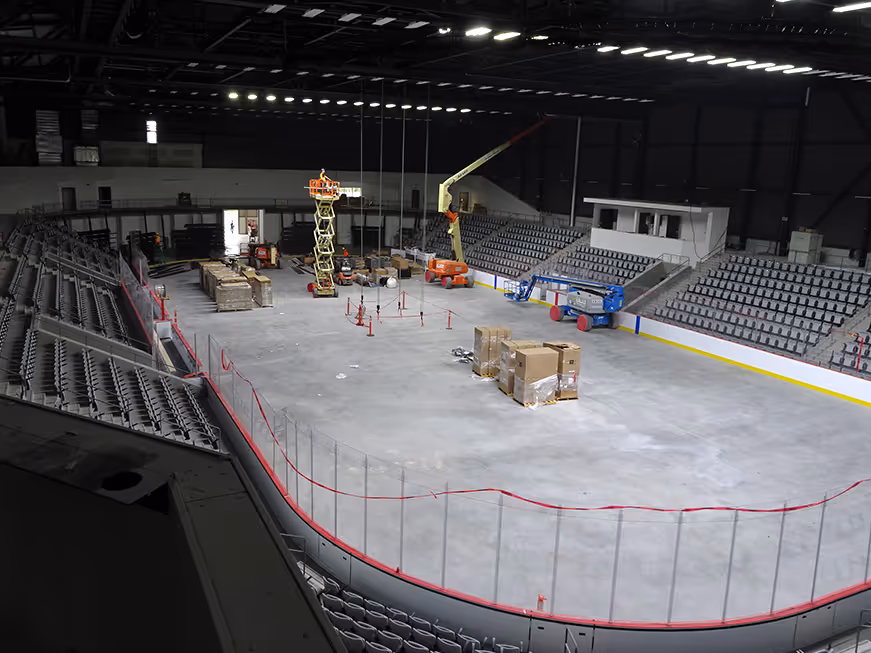

Conception et installation du système de ventilation et de climatisation dans une toute nouvelle aréna polyvalente située dans la ville d’Edmundston, au Nouveau-Brunswick. Ce nouvel amphithéâtre, projet d’une valeur de 21 millions de dollars, aura une capacité totale de 2 400 places pour les sports sur glace et de 3 680 places en configuration spectacle.
Le client recherchait un système efficace qui ne dépendrait pas d’un seul ventilateur. Une autre caractéristique importante était de réduire au minimum l’encombrement de la nouvelle centrale de traitement d’air, afin d’optimiser l’espace disponible. Le système ECFanGrid de Rosenberg s’est avéré être la solution idéale.

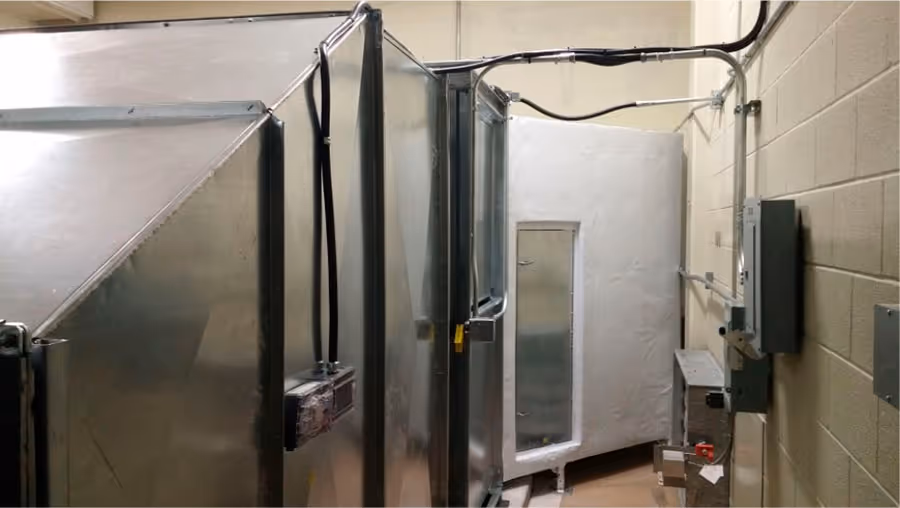

Améliorer la fiabilité, la redondance et la capacité d’une centrale de traitement d’air existante. Trois Unobox Rosenberg compactes, légères et fiables, chacune équipée de nos ventilateurs à rotor externe, ont été sélectionnées pour remplacer deux ventilateurs à aubes inclinées vers l’avant, obsolètes, entraînés par un seul arbre couplé à un seul moteur.
Nos Unobox s’adaptent parfaitement au carter existant. Grâce à leur conception compacte et légère, il a été possible d’intégrer trois ensembles de ventilateurs, chacun doté d’un moteur AC indépendant, offrant ainsi une capacité et une efficacité accrues à un système qui était totalement dépendant et sujet aux pannes. L’utilisation de trois Unobox Rosenberg a permis de doter le système d’une redondance intégrée, évitant ainsi son arrêt total en cas de panne.

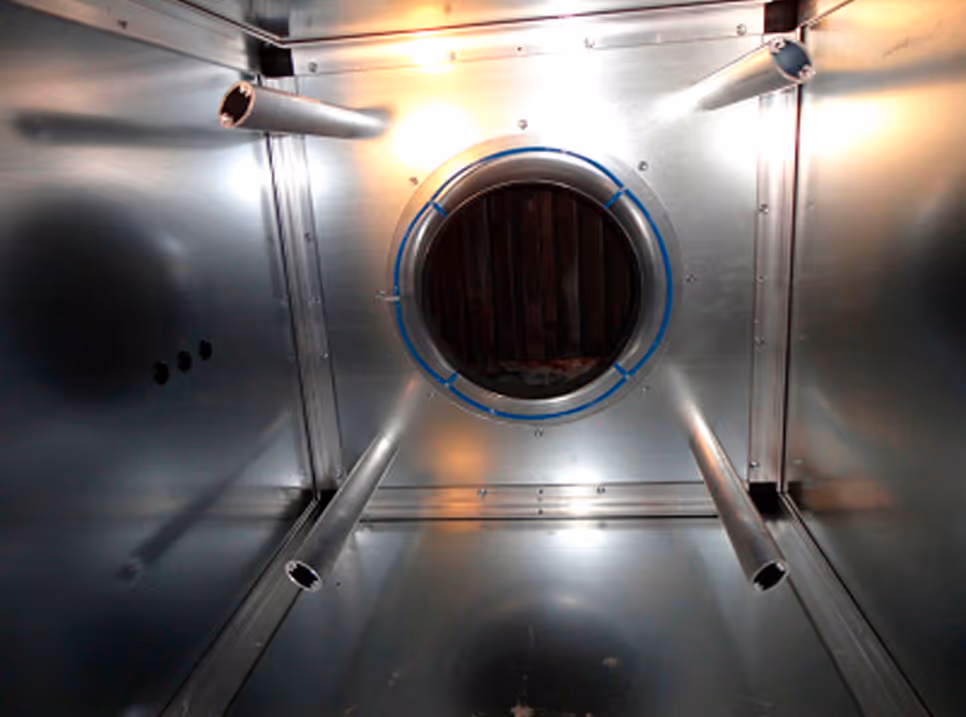

Le ventilateur à roue libre UNOBOX de Rosenberg, équipé d’un moteur EC, a été retenu pour augmenter le débit dans cette installation. Le carter prêt à l’emploi et la conception simple de l’UNOBOX ont été installés à la sortie du ventilateur d’alimentation afin d’atteindre le débit souhaité de manière simple, facile et intuitive.
La flexibilité offerte par les carters UNOBOX de Rosenberg, disponibles en plusieurs tailles et prêts à être empilés, combinée aux différents diamètres de ventilateurs et tailles de moteurs, offrede multiples options aux gestionnaires immobiliers, aux entrepreneurs ou aux ingénieurs pour mener à bien tout projet de modernisation ou de mise à niveau. Un débit accru, une pression statique plus élevée, une réduction des coûts d’exploitation, une facilité de contrôle et de configuration : voilà ceque l’ECFanGrid, la trousse de remplacement, l’UNOBOX ou la conception originale standard GKHM peuvent apporter à votre prochain projet de ventilation.
Rosenberg Fans Canada s’est vu attribuer un contrat portant sur plusieurs installations visant à moderniser d’anciens ventilateurs grâce à notre concept ECFanGrid. Vous trouverez ci-dessous une illustration des travaux réalisés et des avantages de notre approche utilisant plusieurs ventilateurs.
Le système ECFanGrid a été installé et mis en service alors que l’ancien ventilateur à entraînement par courroie était encore en service. Grâce à cette modernisation, notre client n’est plus exposéau risque de dépendre d’un seul ventilateur pour assurer un fonctionnement continu. La grille 4x2 offre une marge pour une extension future, puisque seuls sept ventilateurs ont été installés. La solution intègre d’ores et déjà la flexibilité nécessaire pour répondre à la demande future, sans nécessiter demodifications majeures. Les moteurs ECFanGrid, très efficaces, permettent de réaliser immédiatement des économies d’exploitation de plus de 8 000 $. Le débit d’air disponible est supérieur de 20 %; l’encombrement est réduit, tout comme le poids, le bruit et les vibrations.
Rosenberg Fans Canada s’est vu attribuer un contrat portant sur plusieurs installations visant à moderniser d’anciens ventilateurs grâce à notre concept ECFanGrid. Vous trouverez ci-dessous un sommaire des travaux réalisés et des avantages de notre approche utilisant plusieurs ventilateurs.
Ce projet a été mené à bien rapidement : le nouveau réseau de ventilateurs a été mis en service en moins de deux jours. Une fois les travaux terminés, le client s’est montré très satisfait de ne plus dépendre d’un seul ventilateur pour faire fonctionner son système. L’installation a constitué une solution et une approche abouties qui ont permis de réduire les coûts d’exploitation, d’améliorer la fiabilité et la flexibilité, et de faciliter le contrôle.
